Синхронизация коленвала и распредвала Premium DXI


Like Tree3Likes
  • 1 Post By Болтовиков
  • 1 Post By Болтовиков
  • 1 Post By dilettant

Ответ

LinkBack Опции темы Поиск в этой теме Опции просмотра
Старый 06.10.2018, 11:09   #1 (permalink)
Новичок

Регистрация: 19.08.2014
Сообщений: 88
Вы сказали Спасибо: 51
Поблагодарили 1 раз в 1 сообщении
Сказал(а) Фууу!: 0
Сказали Фууу! 0 раз(а) в 0 сообщениях
Откуда: Беларусь
Авто: jeep
По умолчанию Синхронизация коленвала и распредвала Premium DXI

Может кто подскажет. После ремонта двигателя появилась ошибка MID 128 SID21 FMI2.
Снял осцилограмму может кто подскажет эталон . мне кажется что метки профукали.
Изображения
Тип файла: jpg osc.jpg (121.5 Кб, 97 просмотров)
Гуддвин вне форума   Ответить с цитированием
Старый 06.10.2018, 11:28   #2 (permalink)
Участник тусовки

Регистрация: 26.10.2017
Сообщений: 196
Вы сказали Спасибо: 17
Поблагодарили 30 раз(а) в 25 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 1 раз в 1 сообщении
Откуда: г.Пермь
По умолчанию

Снимал сигнал с маза с двиглом рено. Может поможет
Изображения
Тип файла: jpg маз эталон0005.jpg (195.4 Кб, 67 просмотров)

Последний раз редактировалось Andr59; 06.10.2018 в 11:29..
Andr59 вне форума   Ответить с цитированием
Сказал Спасибо Andr59 за это сообщение:
Гуддвин (06.10.2018)
Старый 06.10.2018, 11:47   #3 (permalink)
Участник тусовки

Аватар для Болтовиков

Регистрация: 10.02.2016
Сообщений: 285
Вы сказали Спасибо: 19
Поблагодарили 89 раз(а) в 59 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 0 раз(а) в 0 сообщениях
Откуда: Псков Россия
Авто: Opel Astra H
По умолчанию

Мне кажется, или у Вас на датчике распредвала полярность перепутана?

----------

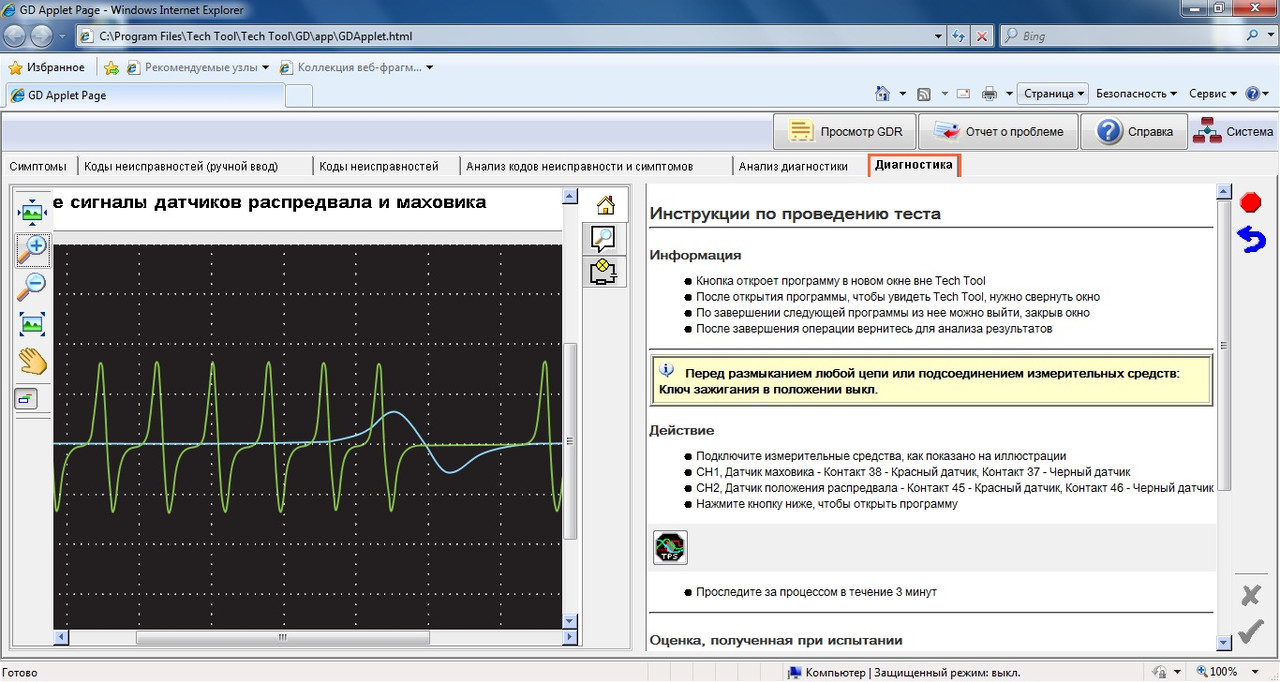

Вот из GD картинка.
https://i.postimg.cc/Df56vzc0/image.jpg[COLOR="Silver"]

----------
sa1971 likes this.

Последний раз редактировалось Болтовиков; 06.10.2018 в 12:39..
Болтовиков вне форума   Ответить с цитированием
Сказал Спасибо Болтовиков за это сообщение:
Гуддвин (06.10.2018)
Старый 06.10.2018, 12:11   #4 (permalink)
Участник тусовки

Регистрация: 26.10.2017
Сообщений: 196
Вы сказали Спасибо: 17
Поблагодарили 30 раз(а) в 25 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 1 раз в 1 сообщении
Откуда: г.Пермь
По умолчанию

Болтовиков, щуп в другой провод вставить и вид изменится. Датчик индуктивный.
Andr59 вне форума   Ответить с цитированием
Сказал Спасибо Andr59 за это сообщение:
Гуддвин (06.10.2018)
Старый 06.10.2018, 12:21   #5 (permalink)
Участник тусовки

Аватар для Болтовиков

Регистрация: 10.02.2016
Сообщений: 285
Вы сказали Спасибо: 19
Поблагодарили 89 раз(а) в 59 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 0 раз(а) в 0 сообщениях
Откуда: Псков Россия
Авто: Opel Astra H
По умолчанию

Ну, так вариантов то всё равно два - или осцил так подключен, или датчик переполюсован. Ибо всплеск не в ту сторону идёт. И смещение таки есть.

----------

Вот из моей практики:
[Только для зарегистрированных...]

Последний раз редактировалось Болтовиков; 06.10.2018 в 12:21..
Болтовиков вне форума   Ответить с цитированием
Сказал Спасибо Болтовиков за это сообщение:
Гуддвин (06.10.2018)
Старый 06.10.2018, 12:21   #6 (permalink)
Участник тусовки

Регистрация: 26.10.2017
Сообщений: 196
Вы сказали Спасибо: 17
Поблагодарили 30 раз(а) в 25 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 1 раз в 1 сообщении
Откуда: г.Пермь
По умолчанию

На два зуба, имхо.
Andr59 вне форума   Ответить с цитированием
Сказал Спасибо Andr59 за это сообщение:
Гуддвин (06.10.2018)
Старый 06.10.2018, 12:24   #7 (permalink)
Участник тусовки

Аватар для Болтовиков

Регистрация: 10.02.2016
Сообщений: 285
Вы сказали Спасибо: 19
Поблагодарили 89 раз(а) в 59 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 0 раз(а) в 0 сообщениях
Откуда: Псков Россия
Авто: Opel Astra H
По умолчанию

sa1971 likes this.

Последний раз редактировалось Болтовиков; 06.10.2018 в 12:39..
Болтовиков вне форума   Ответить с цитированием
Сказал Спасибо Болтовиков за это сообщение:
Гуддвин (06.10.2018)
Старый 07.10.2018, 16:23   #8 (permalink)
Новичок

Регистрация: 19.08.2014
Сообщений: 88
Вы сказали Спасибо: 51
Поблагодарили 1 раз в 1 сообщении
Сказал(а) Фууу!: 0
Сказали Фууу! 0 раз(а) в 0 сообщениях
Откуда: Беларусь
Авто: jeep
По умолчанию

Да были метки не на месте. Всем спасибо большое.

Отправлено с моего G8441 через Tapatalk
Гуддвин вне форума   Ответить с цитированием
Старый 07.10.2018, 17:17   #9 (permalink)
Banned

Регистрация: 10.03.2017
Сообщений: 3,498
Вы сказали Спасибо: 135
Поблагодарили 477 раз(а) в 361 сообщениях
Сказал(а) Фууу!: 0
Сказали Фууу! 523 раз(а) в 371 сообщениях
Откуда: Сибирь
Авто: truman
По умолчанию

Цитата:
Сообщение от Гуддвин Посмотреть сообщение
После ремонта двигателя появилась ошибка мне кажется что метки профукали.
Видение "кажется" лучше любой осцилограммы, потому что после ремонта.
psixoz55 likes this.
dilettant вне форума   Ответить с цитированием
Старый 07.10.2018, 18:55   #10 (permalink)
Абориген

Аватар для Олег_Б

Регистрация: 30.05.2016
Сообщений: 1,754
Вы сказали Спасибо: 17
Поблагодарили 132 раз(а) в 93 сообщениях
Сказал(а) Фууу!: 8
Сказали Фууу! 6 раз(а) в 6 сообщениях
Откуда: Пятигорск, Восстания 94.
Авто: Куб
По умолчанию

Я на картинке Болтовиков-а немного дорисовал, с индуктивными датчиками контролер определяет положение зубов в моменты пересечения голубых и оранжевых почти вертикальных линий с горизонтальной красной. По этим точкам пересечения считает.
Изображения
Тип файла: jpg image.jpg (83.1 Кб, 60 просмотров)
Олег_Б вне форума   Ответить с цитированием
